La gestion des disques

L'administration des disques durs, lecteurs de CDRom et des disques amovibles (disques USB, clés USB, ...) recouvre les opérations suivantes:

  • gestion des disques, partitions et volumes,
  • formatage,
  • déclaration d’unités,
  • montage des unités,

Le composant d'administration locale est accessible via le "Gestionnaire de serveur" ou le "Gestionnaire de l'ordinateur". Il peut aussi être lancer via montage du snap'in "Gestion des disques" dans la mmc. Dans ce cas, il ne se restrient plus à la seule gestion locale, mais permet de gérer n'importe quelle machine du domaine.

Disque de base

Disque physique auquel peuvent accéder MS-DOS et tous les systèmes d'exploitation Windows. Les disques de base peuvent contenir jusqu'à quatre partitions principales, ou trois partitions principales et une partition étendue avec plusieurs lecteurs logiques. Si vous souhaitez créer des partitions fractionnées sur plusieurs disques, vous devez d'abord convertir le disque de base en disque dynamique grâce au composant Gestion des disques ou à l'utilitaire de ligne de commande Diskpart.exe.

Disque dynamique

Disque physique auquel seuls Windows 2008, 2003, 2000, Seven, Vista et XP. peuvent accéder. Les disques dynamiques fournissent des fonctionnalités que les disques de base n'offrent pas, telle que la prise en charge des volumes fractionnés sur plusieurs disques. Les disques dynamiques utilisent une base de données cachée pour conserver les informations relatives aux volumes dynamiques sur le disque et aux autres disques dynamiques de l'ordinateur. Vous pouvez convertir des disques de base en disques dynamiques grâce au composant Gestion de disques ou à l'utilitaire de ligne de commande DiskPart. Lors de la conversion d'un disque de base en disque dynamique, tous les volumes de base existants deviennent des volumes dynamiques.

Partition

Partie d'un disque physique qui se comporte comme s'il s'agissait d'un disque physiquement distinct. Lorsque vous créez une partition, vous devez la formater et lui assigner une lettre de lecteur avant de pouvoir y stocker des données.

Sur les disques de base, les partitions sont appelées des volumes de base, qui peuvent être des partitions principales et des lecteurs logiques. Sur les disques dynamiques, les partitions sont appelées des volumes dynamiques qui peuvent être simples, fractionnés, agrégés par bande, en miroir ou RAID-5.

Partition principale

Type de partition que vous pouvez créer sur les disques de base. Une partition principale est une partie de l'espace disque physique qui fonctionne comme un disque physiquement indépendant. Sur les disques MBR (Master Boot Record) de base, vous pouvez créer jusqu'à quatre partitions principales ou trois partitions principales et une partition étendue avec plusieurs lecteurs logiques. Sur les disques GPT de base, vous pouvez créer jusqu'à 128 partitions principales. Les partitions principales sont également appelées volumes.

Partition étendue

Type de partition que vous pouvez uniquement créer sur les disques d'enregistrement de démarrage principal (MBR, Master Boot Record) de base. Utilisez une partition étendue si vous souhaitez disposer de plus de quatre volumes sur votre disque MBR de base. Contrairement aux partitions principales, vous ne formatez pas une partition étendue avec un système de fichiers en lui attribuant ensuite une lettre de lecteur. Il faut à la place créer un ou plusieurs lecteurs logiques au sein de la partition étendue. Après avoir créé un lecteur logique, vous le formatez et lui assignez une lettre de lecteur. Les disques MBR de base peuvent contenir jusqu'à quatre partitions principales, ou trois partitions principales et une partition étendue avec plusieurs lecteurs logiques.

Partition active

Partition à partir de laquelle démarre un ordinateur de type x86. La partition active doit être une partition principale d'un disque de base. Si vous utilisez exclusivement Windows, la partition active peut être la même que celle du volume système.

Partition système

Partition qui contient le système d'exploitation Windows et ses fichiers de prise en charge. La partition système peut être la même que la partition d'amorçage, mais pas nécessairement.

Partition d'amorçage

Partition qui contient des fichiers propres au matériel qui sont indispensables au chargement de Windows (par exemple Ntldr, Osloader, Boot.ini, Ntdetect.com). La partition d'amorçage peut être la même que la partition système, mais pas nécessairement.

Volume

Zone de stockage d'un disque dur. Un volume est formaté conformément à un système de fichiers (notamment FAT ou NTFS) et se voit attribuer une lettre de lecteur. Vous pouvez aussi afficher le contenu d'un volume en cliquant sur son icône dans l'Explorateur Windows ou Poste de travail. Un disque dur peut comporter plusieurs volumes et les volumes peuvent s'étendre de manière fractionnée sur plusieurs disques.

Volume de base

Partition principale ou lecteur logique résidant sur un disque de base.

Volume dynamique

Volume qui réside sur un disque dynamique. Windows prend en charge cinq types de volumes dynamiques : simple, fractionné, agrégé par bandes, en miroir, et RAID-5. Un volume dynamique est formaté en utilisant un système de fichiers, tel que FAT ou NTFS. Une lettre de lecteur lui est attribué.

Volume actif

Volume de démarrage de l'ordinateur. Le volume actif doit être un volume simple d'un disque dynamique. Vous ne pouvez pas activer un volume dynamique existant mais vous parvenez par compte à activer un disque de base contenant la partition active. Une fois le disque activé et devenu dynamique, la partition devient un volume simple actif.

Volume système

Volume qui contient le système d'exploitation Windows et ses fichiers de prise en charge. Le volume système peut être le même que le volume d'amorçage (mais pas nécessairement).

Volume d'amorçage

Volume contenant les fichiers spécifiques à la plate-forme matérielle qui sont requis pour charger Windows sur des ordinateurs de type x86 dotés d'un BIOS. Le volume d'amorçage peut être le même que le volume système (mais pas nécessairement).

Volume simple

Volume dynamique constitué de l'espace disque d'un seul disque dynamique. Un volume simple peut être constitué d'une seule région d'un disque ou de plusieurs régions du même disque, liées entre elles. Vous pouvez étendre un volume simple au sein du même disque ou sur des disques supplémentaires. Si vous étendez un volume simple sur plusieurs disques, il devient un volume fractionné. Vous pouvez créer des volumes simples uniquement sur des disques dynamiques. Les volumes simples ne sont pas tolérants aux pannes, mais vous pouvez les configurer de manière à créer des volumes en miroir.

Volume fractionné

Volume dynamique constitué d'espace disque réparti sur plusieurs disques physiques. Vous pouvez augmenter la taille d'un volume fractionné en l'étendant sur des disques dynamiques supplémentaires. Vous pouvez créer des volumes fractionnés uniquement sur des disques dynamiques. Les volumes fractionnés ne sont pas tolérants aux pannes et ne peuvent pas être mis en miroir.

Volume en miroir

Volume à tolérance de pannes qui duplique les données sur deux disques physiques. Un volume en miroir assure la redondance des données à l'aide de deux volumes identiques, qui sont appelés miroirs, pour dupliquer les informations contenues dans le volume. Le miroir se trouve toujours sur un disque différent. En cas de défaillance d'un des disques physiques, les données qu'il contient ne sont plus disponibles, mais le système continue de fonctionner sur le miroir du disque restant. Vous pouvez créer des volumes miroir uniquement sur des disques dynamiques.

Volume agrégé par bandes

Volume dont les données sont agrégées par bandes de façon intermittente sur deux disques physiques ou davantage. Vous ne pouvez créer des volumes agrégés par bandes que sur des disques dynamiques. Il n'est pas possible de créer des volumes agrégés par bandes étendus ou en miroir.

Volume RAID-5

Volume à tolérance de pannes dont les données et la parité sont agrégées par bandes de façon intermittente sur trois disques physiques ou davantage. La parité est une valeur calculée qui permet de reconstituer des données après une défaillance. Si une partie d'un disque physique présente une défaillance, Windows restaure les données de la partie endommagée grâce aux données restantes et au contrôle de parité. Vous ne pouvez créer des volumes RAID-5 que sur des disques dynamiques et il n'est pas possible de créer des volumes RAID-5 étendus ou en miroir.

Interface utilisateur du "Gestionnaire de disques"
L'unité C: est l'unité qui contient le système.
Trois autres disques durs sont présents ainsi qu'un lecteur de CD.

Menus contextuels sur la clef "Gestion des disques"
"Analyser les disques de nouveau":
Prise en compte de toute modification exogène
apportée aux disques
(mise en place ou retrait d'un disque hot-plug,
cessation de fonctionnement, ...)



Paramètres d'affichage


Liste des montages

Menu contextuel d'un disque contenant le système

Menu contextuel d'un disque quelconque MBR

Menu contextuel d'un disque quelconque GPT

Menu contextuel d'un lecteur optique

Menu contextuel associé à un clic
dans une zone vide d'un disque

Graphique


Volumes


Disques

Affichages possibles
Noter les codes couleurs pour les types de volume
Noter les colonnes dans l'affichage des volume:
lettre d'unité, type de partition, type de disque,
système de fichiers, état,
capacité totale, capacité restante, % libre,
tolérant aux pannes?, % d'espace perdu
Noter les colonnes dans l'affichage des disques:
quel disque?, type de disque,
capacité totale, capacité restante,
disponibilité, type d'interface, type de partition

Création d'un volume simple sur un disque de base


Lancement de l'assistant


Choix de la taille allouée


Choix du point de montage


Formatage


Confirmation


Résultat

Conversion disque de base -> disque dynamique

Menu contextuel obtenu
par clic droit sur un disque de base

Conversion de 3 disques vides en disques dynamiques
(pas de confirmation)

Résultat

Après conversion, ces disques sont toujours vides mais un peu d'espace a été perdu. La conversion d'un disque de base non vide conduit à la conversion des volumes qu'il contient en volumes simples. La mise à niveau inverse vers le type "disque de base" n'est possible que sur les disques vides.

Conversion du disque qui contient le système d'exploitation

Informations sur le disque mis à niveau

Warning

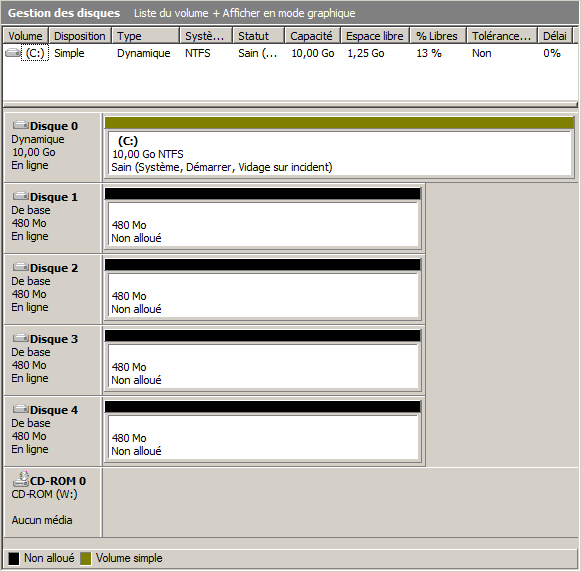

Résultat final
Partitions principales et lecteurs logiques
transformées en volumes simples
Systèmes de fichiers inchangés
Pas de modification quant au poste de travail


Menu contextuel sur un disque dynamique

Mise à niveau inverse de disque dynamique vers disque de base
pas possible pour les disques non vides
Mise hors connexion impossible

Création d'un volume simple sur un disque dynamique

Volume d'un seul tenant entièrement situé sur une seule unité

Choix de la taille

Attribution d'une lettre de lecteur
ou montage dans un système de fichiers
ou volume restant invisible

Formatage

Confirmation

Résultat final

Menu contextuel associé à un volume simple

Création d'un volume fractionné

Volume défini sur 2 ou plus disques
Conversion des disques en disques dynamiques

Sélection des disques concernés
et des tailles affectées sur chaque disque

Attribution d'une lettre de lecteur
ou montage dans un système de fichiers
ou volume restant invisible

Formatage

Confirmation

Résultat final

Menu contextuel associé à un volume fractionné

Création d'un volume en miroir

Deux disques utilisés pour stocker les mêmes informations
Conversion des disques en disques dynamiques

Choix des deux disques concernés et de la taille du miroir
(même place utilisée sur les 2 disques)

Attribution d'une lettre de lecteur
ou montage dans un système de fichiers
ou volume restant invisible

Formatage

Confirmation

Résultat final

Menu contextuel associé à un volume en miroir

Mise en miroir d'un volume simple existant

Conversion des disques en disques dynamiques

Menu


Choix de l'autre disque sur lequel effectuer
la mise en miroir du volume E:


Synchronisation en cours du miroir


Résultat final

Création d'un volume agrégé par bandes

2 disques ou plus utilisés pour créer un volume avec répartition automatique des informations sur chacun des disques
Conversion des disques en disques dynamiques
Pas de possibilité de conversion depuis un autre type de volume

Choix des disques (deux minimum) concernés
et de la taille affectée (identique) sur chacun d'eux

Attribution d'une lettre de lecteur
ou montage dans un système de fichiers
ou volume restant invisible

Formatage

Confirmation

Résultat final

Menu contextuel associé à un volume agrégé par bandes

Création d'un volume RAID-5

3 disques utilisés pour créer un volume avec répartition des données et redondance
Conversion des disques en disques dynamiques
Pas de possibilité de conversion depuis un autre type de volume

Choix des disques (trois minimum) concernés
et de la taille affectée (identique) sur chacun d'eux
Noter la taille totale du volume généré: 1/3 de perte d'espace

Attribution d'une lettre de lecteur
ou montage dans un système de fichiers
ou volume restant invisible

Formatage

Confirmation

Résultat final

Menu contextuel associé à volume RAID-5

Création d'un volume RAID-5 sur 4 disques

Conversion des disques en disques dynamiques

Choix des quatre disques concernés
et de la taille affectée (identique) sur chacun d'eux
Noter la taille totale du volume généré: 1/4 de perte d'espace

Résultat dans le gestionnaire des disques

Tolérance aux pannes: Disparition d'un disque d'un agrégat par bandes


Situation initiale


Le disque 4 manquant
-> Volume D: inaccessible


Réactivation possible si remise en ligne du disque


Restoration de la situation initiale

Tolérance aux pannes: Annulation d'un miroir

Demande d'annulation


Warning: Perte de la protection par redondance


Résultat de l'annulation
2 unités avec le même contenu



Contenus de D: et E:

Tolérance aux pannes: Suppression d'un miroir

Demande de suppression


Choix du disque sur lequel le miroir sera supprimé


Résultat de la suppression
Libération de l'espace occupé sur disque 2

Tolérance aux pannes: Déconnexion non programmée d'un disque d'un miroir


Situation initiale


Disque 4 détecté comme manquant
Volume D: toujours accessible


Remise en ligne du disque 4


Réactivation du volume


Retour à la situation initiale après synchronisation

Tolérance aux pannes: Remplacement d'un disque d'un miroir

Situation initiale

Annulation du miroir

Mise en miroir du disque conservé avec le nouveau disque

Suppression du volume du disque supprimé du miroir

Tolérance aux pannes: Déconnexion et remise en ligne à chaud d'un disque d'un agrégat RAID 5

Mise hors connexion du disque 1 au sein du gestionnaire de disques

L'unité D: reste utilisable

Remise en ligne du disque

Réactivation du disque 1 et restoration de situation initiale

Tolérance aux pannes: Remplacement d'un disque d'un agrégat RAID-5


Situation initiale

Mise hors connexion


Après mise hors connexion du disque à changer
Redondance en échec
Volume D: toujours accessible
Demande de réparation


Choix du disque de réparation


Convertion


Nouvelle situation

Tolérance aux pannes: Retrait non programmé d'un disque d'un agrégat RAID-5


Disque 4 détecté comme manquant après un incident
Redondance en échec
Volume D: toujours accessible


Demande de réparation


Réparation avec utilisation du disque 3


Disque 3 intégré à l'agrégat mais disque 4
toujours considéré comme manquant


Analyse des disques


Disque 4 supprimé de l'agrégat
Suppression du disque


Résultat final

Affectation d'une lettre de lecteur

L'administrateur peut choisir la lettre de lecteur affectée à une unité.

Affectation d'une autre lettre d'unité

Lettres
possibles

Suppression d'une lettre de lecteur

Une unité formatée pourra ne pas avoir de lettre de lecteur sans pour cela perdre son contenu. Dans l'explorateur, celui-ci n'est visible ni par les utilisateurs, ni même par l'administrateur.


Volume E: auquel on souhaite supprimer la lettre de lecteur


Supprimer


Warning avant suppression


Résultat dans le gestionnaire de disque


Résultat dans l'explorateur


Impossible de supprimer la lettre de lecteur
d'un volume qui doit obligatoirement exister
(système, démarrage, ...)

Extension et réduction de volumes simples et fractionnés

Menu de lancement
Si le volume ne peut pas être étendu ou réduit en l'état,
les options sont désactivées.
Si le volume ne supporte pas l'extension ou la réduction
(volumes agrégé par bandes, miroir ou RAID-5),
les options sont absentes.


Etat initial


Assistant d'extension


Choix de la taille et éventuellement des disques d'extension


Confirmation


Résultat
L'extension du volume simple sur un autre disque
a eu pour conséquence la conversion en disque fractionné


Demande de réduction
Analyse de l'espace pouvant être gagné par réduction


Choix de la taille de réduction


Résultat
Le volume ayant été réduit pour ne plus occuper d'espace
que sur un disque, il a été converti en volume simple


Possibilité de réduire le volume système

Menus contextuels associés aux volumes


Volume système sur disque de base


Volume système sur disque dynamique


Volume simple sur disque de base


Volume simple sur disque dynamique


Volume fractionné


Volume agrégé par bandes


Volume en miroir


Volume RAID-5

Formatage d'une partition principale, d'un lecteur logique ou d'un volume

Formatage FAT, FAT32 ou NTFS

Systèmes de fichiers
Tailles d'unité
d'allocation

Montage d'un volume en tant que répertoire

Un volume peut être monté pour voir sa racine remplacer un répertoire particulier vide.






Ajout d'un chemin d'accès pour l'unité D:



Dans l'explorateur


Icone d'un répertoire sur lequel un montage est réalisé

Propriétés d'un disque


Propriétés d'ordre général


Gestion du cache d'écriture associé au disque


Volumes présents sur ce disque exclusivement ou non


Pilote logiciel associé au disque



Détails

Journalisation



Événements enregistrés dans le journal Système



Début de resynchronisation



Fin de resynchronisation



Un événement "Erreur" et trois événements "Avertissement"
dans le journal "Système"



Une erreur liée à l'impossibilité de démarrer le volume I:



Trois avertissements liés à la disparition de la redondance
sur les volumes H:, J: et K: tout en en laissant le contenu
accessible
